東申瓦業銅瓦鋁瓦安裝說明書

一、 產品簡介

二、 安裝工具

三、 金屬瓦零部件

四、 安裝前的準備

五、 物料規格清單

六、 安裝說明

七、 附圖

八、 高空作業安全規程
一.產品簡介

東申瓦業系列鋁瓦銅瓦適用于平面屋頂、扇形屋頂、拱形屋頂?shù)陌惭b，其專有的固定件，只需用簡單的工具即可進行輕松安裝，節省您的安裝時間,整體整潔、大方、實用。

安裝前請您仔細閱讀我們的說明書。我們?yōu)槟�提供各種屋面的安裝方法。您根據提供的方案，有條不紊的施工。

安裝前應該注意：

1. 確保產品適合于特定的安裝和安裝環境；

2. 遵守所有包括任何符合本手冊適用的地方或國家的建筑規范；

3. 請用相應的安裝工具和零部件；

4. 保持屋頂防水系統的完整；

5. 如何拆卸：與安裝步驟對應；

二.安裝工具

正反轉手電鉆、電焊機、等離子切割機、型材切割機、電源線、自鉆螺絲(規格根據現實際情況場選用)、建筑結構膠、鉚釘槍等。

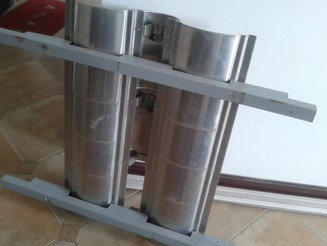

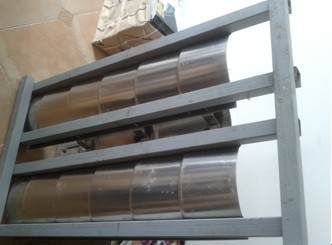

三.金屬瓦零部件

筒瓦	板瓦
筒瓦瓦當	滴水板瓦
側連扳	下連扳
屋脊筒瓦	屋脊筒瓦支架
筒瓦支架	蓋瓦龍骨

四.安裝前的準備

1. 預備所需物料。

2. 點算所需工具。

3. 做好安全防護措施，熟知安全防護守則。

4. 做好明確分工。

五.物料規格清單

六.安裝說明（圖為南京孫權展示館蓋瓦3D過程模擬）

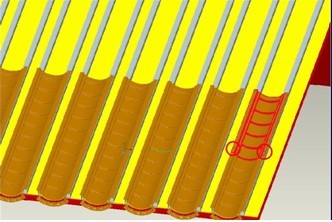

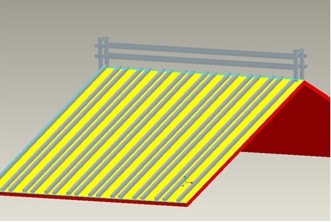

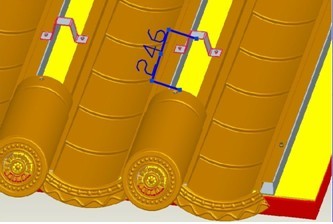

1．根據現場實際情況選用龍骨安裝方法和調整龍骨間距；計算所需龍骨長度和數量；進行龍骨安裝。	2．滴水板瓦用六角自鉆螺絲固定在蓋瓦龍骨上尺寸如圖，保證所有的滴水與屋檐的距離平齊，保證質量，請放線安裝。

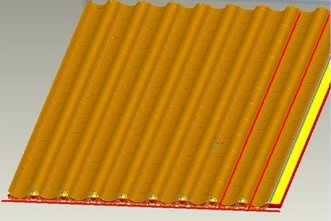

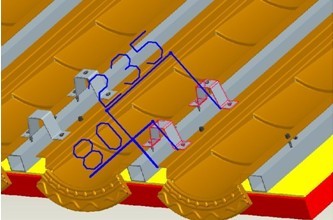

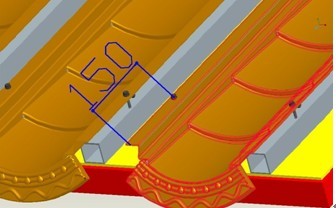

3. 板瓦固定同樣用六角自鉆螺絲固定在板瓦連接處且和龍骨一同固定。	4. 固定筒瓦瓦當支架尺寸如圖。

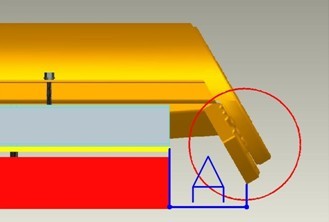

5. 安裝筒瓦瓦當用自鉆螺絲固定，并準備筒瓦支架的固定。	6. 保證瓦當與滴水板瓦完全靠攏，尺寸（A）根據現場實際情況確定。

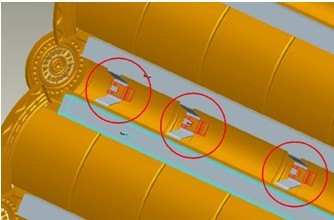

7. 注意：安裝時所有的卡勾必須卡在支架內，保證牢固可靠。	8. 保證所有滴水瓦檐在一條線上，筒瓦安裝也在一條線上，請放線安裝。

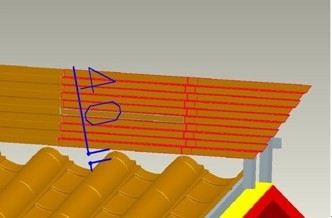

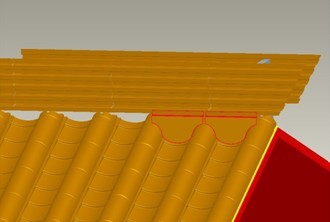

9.側連板最底面與筒瓦弧頂距離控制在40mm，側連板和屋脊龍骨用鉚釘鉚接適當調節鉚接距離保證鉚接強度，放線安裝。	10.下連板的安裝，保證與下連板的連接牢固還有與板瓦筒瓦之間的間隙控制在最小。下連板與側連扳之間用鉚釘鉚接。

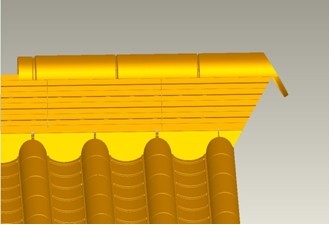

11.側連扳連接處打建筑結構膠后才能上屋脊瓦	12.屋脊頭瓦筒瓦的安裝基本與瓦當筒瓦基本相同。

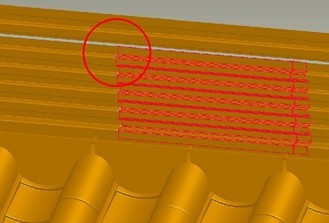

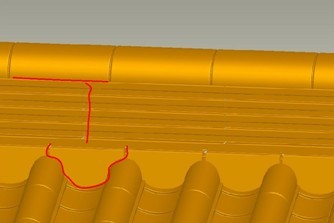

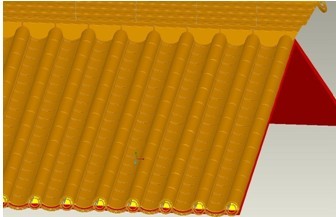

13.紅線處表示這些地方全部要打建筑結構膠）保證屋脊防水，表面整潔。		14.整個屋面必須整齊符合要求，

七.附圖

1.龍骨安裝方法一，詳細見尺寸CAD圖紙（適用迂平面屋面，扇形屋面等）	1.龍骨安裝方法二，詳細見尺寸CAD圖紙（適用于拱形屋面）。

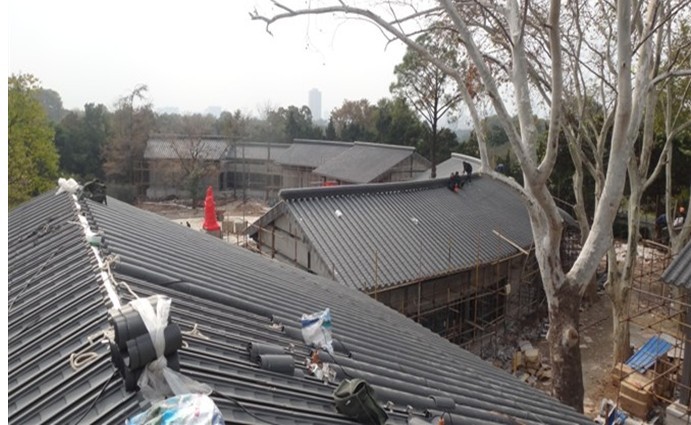

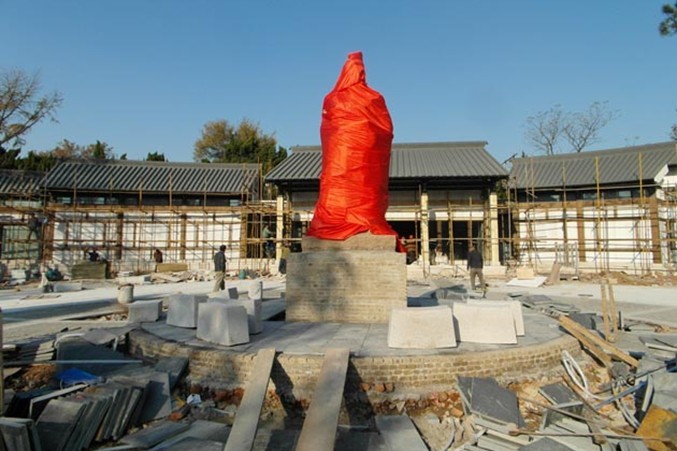

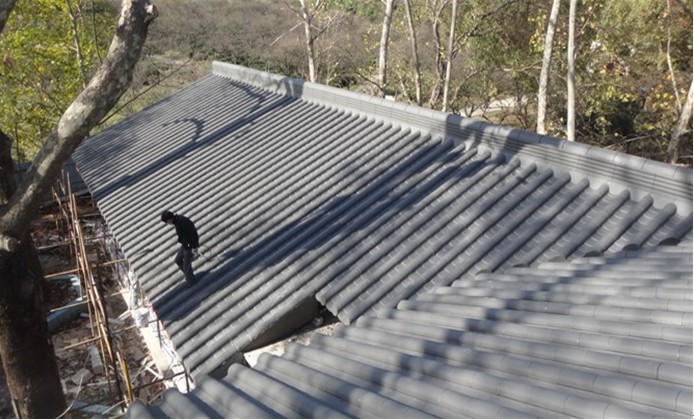

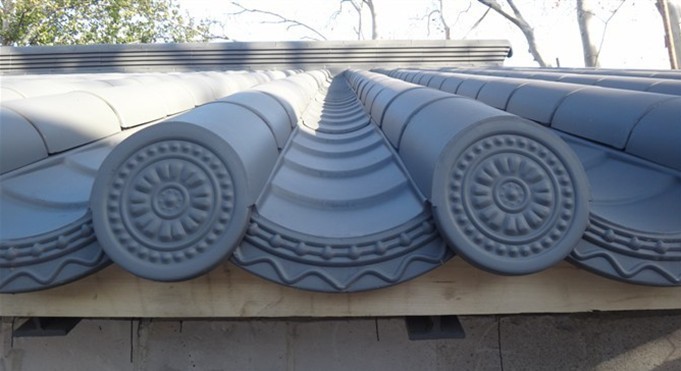

圖為南京孫權展示館現場圖

八.高空作業安全規程

1．工作人員必須熟悉掌握本工種專業技術及規程。
2．年滿18歲，經體格檢查合格后方可從事高空作業。凡患有高血壓、心臟病、癲癇病、精神病和其它不適于高空作業的人，禁止登高作業。
3．距地面二公尺以上，工作斜面坡度大于45°，工作地面沒有平穩的立腳地方或有震動的地方，應視為高空作業。
4．防護用品要穿戴整齊，褲角要扎住，戴好安全帽，不準穿光滑的硬底鞋。要有足夠強度的安全帶，并應將繩子牢系在堅固的建筑結構件上或金屬結構架上，不準系在活動物件上。
5．登高前，施工負責人應對全體人員進行現場安全教育。
6．檢查所用的登高工具和安全用具（如安全帽、安全帶、安全繩、梯子、跳板、腳手架、防護板、安全網）必須安全可靠，嚴禁冒險作業。
7．高空作業區地面要劃出禁區，用竹籬笆圍起，并掛上“閑人免進”、“禁止通行”等警示牌。
8．靠近電源（低壓）線路作業前，應先聯系停電。確認停電后方可進行工作，并應設置絕緣檔壁。作業者最少離開電線（低壓）2公尺以外。禁止在高壓線下作業。
9．高空作業所用的工具、零件、材料等必須裝入工具袋。上下時手中不得拿物件；并必須從指定的路線上下，不得在高空投擲材料或工具等物；不得將易滾易滑的工具、材料堆放在腳手架上；工作完畢應及時將工具、另星材料、另部件等一切易墜落物件清理干凈，以落下傷人，上下大型另件時，應采用可靠的起吊機具。
10．要處處注意危險標志和危險地方。夜間作業，必須設置足夠的照明設施，否則禁止施工。
11．嚴禁上下同時垂直作業。若特殊情況必須垂直作業，應經有關領導批準，并在上下兩層間設備專用的防護棚或者其他隔離設施。
12．嚴禁坐在高空無遮欄處休息，防止墜落。
13．嚴禁在屋面打鬧。
14．禁止在沒有固定的瓦上行走工作，防止踩瓦下滑出現危險，工具、零件、待安裝瓦必須放在安全的地方防止工具、零件等下滑沖出屋面，產生危險。
15．不論任何情況，不得在墻頂、屋脊上行走。
16．腳手架的負荷量、每平方公尺不能超過270公斤，如負荷量必須加大，架子應適當加固。
17．超過3公尺長的鋪板不能同時站兩人工作。
18．進行高空焊接、氧割作業時，必須事先清除火星飛濺范圍內的易燃易爆器。
19．腳手板斜道板、跳板和交通運輸?shù)�，應隨時清掃。如有泥、水、冰、雪，要采取有效防滑措施，并經安全員檢查同意后方可開工。當結凍積雪嚴重，無法清除時，必須停止高空作業。
20．遇六級以上大風時，禁止露天進行高空作業。
21．使用梯子時，必須先檢查梯子是否堅固，是否符合安全要求。立梯坡度60°為宜。梯底寬度不低于50公分，并應有防滑裝置。梯頂無搭勾，梯腳不能穩固時，須有人扶梯人字梯拉繩必須牢固。
21．使用梯子時，必須先檢查梯子是否堅固，是否符合安全要求。立梯坡度60°為宜。梯底寬度不低于50公分，并應有防滑裝置。梯頂無搭勾，梯腳不能穩固時，須有人扶梯人字梯拉繩必須牢固。

西安東申景觀藝術工程有限公司
